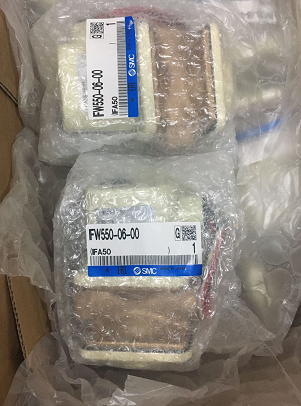

預覽SMC流量開關IFW550-06-00

預覽SMC流量開關IFW550-06-00

使用SMC膜片式流量開關的資料

IFW5 系列 膜片式流量開關

●在冷卻設備使用中遇到停水、水量減少時用作通用繼電器

●帶指示燈

字段描述 字段取值 取值描述

主體尺寸 50 本體大小:50L/min;設定流量:20-50L/min

螺紋的種類 - Rc

連接口徑 06 3/4

端子箱 0 無端子箱(1ab接點)

指示燈 0 無指示燈

訂制規格 - 標準

SMC流量開關的使用原理

流量開關如何工作這是較為常見的氣體用流量開關原理，傳感器開關內部設有熱敏電阻和溫度傳感器。SMC產品中，較為典型為PF2A系列流量開關。

 此外，由于流體帶走了熱敏電阻的熱量，所以為了補償流體溫度及環境溫度，傳感器內還設有溫度傳感器，在使用溫度范圍內，可以穩定地測量。

對于SMC的傳感器來說，+A為“空氣用 ”，比如PF2A。而PF2W該對應什么？+W就是“水用 ”。

流體進入管路后，降了管路內的溫度，（流速檢知元件）熱敏電阻感知后電阻值也隨之增大了。其增大率與流體的流速有呈一定比例。

通過測定電阻值便可檢測出流體的流速，而后經過計算，就可得出流量。PS :此流量開關的指示流量以轉換成基準狀態下（0℃和101.3kPa）的體積流量（L/min）
