<使用孔口直徑?1.6的場合(PVQ30:參見圖1)>

條件1. P1＝0.7MPa、P2＝0MPa(大氣壓)

例) 電流上升至140mA時的流量為85L/min。(參見q)

如果這時電流下降，由于遲滯，電流至135mA時流量不變化。(參見w)

由于遲滯，電流上升時和下降時的流量不同。(q85L/min、e93L/min)

ΔP為0.7MPa時參見曲線A。

條件2. P1＝0.7MPa、P2＝0.2MPa

條件3. 真空下的使用

例) 電流上升至150mA時的流量為65L/min。(參見r)

這時2次側壓力P2若上升0.15MPa，ΔP就減少0.15MPa，變成0.35MPa(參見曲線C)，施加同電流時的流量變成40L/min。(參見t)

· 即使1次側壓力及電流值一定，由于2次側壓力變化(上升)，流量也會減少。

ΔP為0.5MPa時參見曲線B。

?P＝(P1-P2)MPa

日本SMC大功率電磁閥調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，（力圖突破的新構思不少，但還都處于試驗試用階段）所以調節精度還受到一定限制。電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。

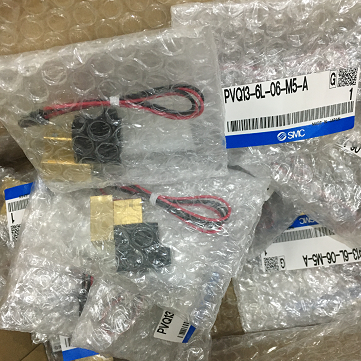

PVQ13-6L-06-M5-A產品簡介

PVQ10 系列 小型比例控制電磁閥 底板配管型

●用電氣信號對流量進行無級控制

●重復精度：3%以下

●遲滯：10%以下

字段描述

閥形式 13 N.C.

電壓 6 DC12V

導線引出方式 L L型插座式

插頭的有無 - 帶插頭

孔口尺寸 06 孔口徑:Φ0.6mm;高使用壓力:0.2MPa

接管口徑 M5 帶底板 M5x0.8

本體、密封材質的種類 A 本體:C36;密封:FKM

壽命為2500萬回以上(PVQ30)

 (根據本公司壽命條件)

由于滑動部特殊處理，在設定壓力范圍內可動作

2500萬回以上。

●主體材質:相當C37

或相當SUS304(PVQ30)

密封件材質:FKM(PVQ10,PVQ30)

●電源OFF時,閥復位至關閉狀態。

●泄漏量:5cm3

/min以下(OFF時)。

●可真空使用。使用壓力0.1Pa(abs.)

●閥開閉時的動作噪聲降

●可集裝搭載

集裝組合的場合需注意以下幾點：

相鄰閥同時連續通電，由于線圈發熱，環境溫度會上升。

采取放熱對策，請確保右表的溫度范圍。

本產品的型號選定方式

真空規格的場合，動作壓力范圍變成0.1Pa(abs.)~高動作壓力差。

· A(2)通口可在真空壓力下使用。
