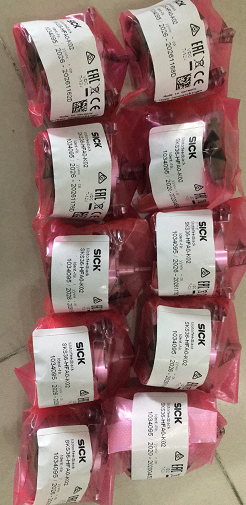

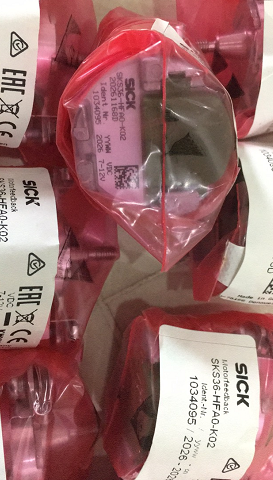

SKS36-HFA0-K02sick伺服反饋編碼器

SKS36-HFA0-K02sick伺服反饋編碼器

性能

每圈正弦/余弦周期 128

可測量圈數 1

總步數 4,096

測量步距 2.5 ″ 正弦/余弦信號按 12 位細分

積分非線性 ± 80 Winkelsekunden, 估算正弦/余弦信號的誤差限值

差分非線性度 ± 40 ″, 正弦/余弦信號周期非線性

工作轉速 ≤ 12,000 min?1, 直至產生的位置

可用存儲空間 1,792 Byte

旋風系列增量型編碼器以其靈巧的

· 型號:單圈(SKS) / 多圈(SKM)

· 每圈sine/cosine信號分辨率: 1,024

· 分辨率: SKS: 32,768; SKM: 134,217,728 = 32,768 x 4,096

· 運行速度: 6,000 轉/分鐘

· 電源電壓(V):7～12 DC

· 工作環境溫度:+5℃～℃+110℃

· 集成型軸型,帶橡膠支架的“插入軸”φ 50 /φ60外徑

· 集成型錐軸,帶彈性安裝法蘭盤φ66

· 集成型錐軸,帶旋變安裝支架φ52

設計和優異的品質廣泛適用于各種編碼器的應用領域。

即使在惡劣的環境中，EASIMA 旋風系列編碼器

的表現也同樣出色 — 這得益于她高標準的機械和電氣

穩定性。

齊全的附件使得旋風系列編碼器幾乎能滿足所有

的應用需求。

基本性能的伺服反饋編碼器

每圈 128 個正弦/余弦周期信號

位置分辨率為每圈 4096 步，多圈型高達 4096 圈

可對位置值和電子標簽進行編程設置

HIPERFACE? 接口

內置和獨立設計

符合 SIL2/PL d （僅適用于 SKS36S/SKM36S-H...）

SKS36-HFA0-K02sick伺服反饋編碼器
