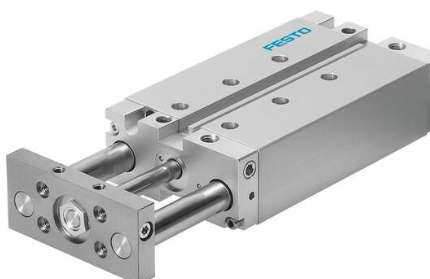

供應FESTO導向桿氣缸參數表

供應FESTO導向桿氣缸參數表

DFM-40-50-B-PPV-A-GF

行程

25 mm ... 400 mm

活塞直徑

40 mm

短型號代碼

DFM-B

工作模式，驅動單元

聯接板

緩沖

兩端帶彈性緩沖環/墊

氣動緩沖，兩端可調

液壓緩沖器，靈活的特性曲線

安裝位置

可選

導軌

滑動軸承導軌

循環滾珠軸承導軌

設計

導軌

位置檢測

通過接近開關

派生型

耐熱密封，高溫度 120 °C

工作壓力

1.5 bar ... 10 bar

工作模式

雙作用

ATEX 氣體類別

II 2G

氣體防爆阻燃類型

Ex h IIC T4 Gb

查看產品圖紙

氣動接口

G1/8

材料說明

RoHS 合規

蓋子材料

精制鋁合金

密封件材料

NBR

外殼材料

精制鋁合金

活塞桿材料

高合金不銹鋼

防爆環境溫度

-20°C <= Ta <= +70°C

防爆

防爆區 1 (ATEX)

防爆區 2 (ATEX)

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

CE （見合格聲明）

符合歐盟防爆指令 (ATEX)

耐腐蝕等級 CRC

0 - 無耐腐蝕能力

2 - 中等耐腐蝕能力

環境溫度

-20 °C ... 120 °C

6 bar 時的理論力值，返回行程

686 N

6 bar 時的理論力值，前進行程

754 N

備用接口

產品型號

　FESTO/費斯托525908SMT-8F-ZS-24V-2,5-OE-EX

FESTO/費斯托123587LFR-D-MINI

　　FESTO/費斯托8808DGS-20-26-PPV-S2

　　FESTO/費斯托14943MVH-5/3E-3/8-B

FESTO/費斯托163432DNC-80-1000-PPV-A

　　FESTO/費斯托526168CPX-2AE-U-I

　　FESTO/費斯托187333MPPES-3-1/4-10-010

　　FESTO/費斯托2334VS-3-1/8

　　FESTO/費斯托2949RS-4-1/8

　　FESTO/費斯托36143VAS-40-1/4-NBR

　　FESTO/費斯托159259PEV-1/4-A-SW27

　　FESTO/費斯托535619MSFG-24DC-M-EX

　　FESTO/費斯托30483MFH-5/3E-1/8-B

　　FESTO/費斯托163165CPE24-M1H-3GL-3/8

　　FESTO/費斯托163167CPE24-M1H-5J-3/8

　　FESTO/費斯托15889VAF-PK-4

　　描述FESTO滑臺氣缸的原理特征

FESTO滑臺氣缸特點：

  1滑臺氣缸工作臺與氣缸緊湊的一體化;

  2.氣缸適合組裝用的氣動滑臺;

  3.高剛性/，可選擇帶可調行程裝置(0—5mm);

  4滑臺氣缸采用十字滾珠導軌，摩擦力小，可實現無松動的平穩運動;

  5.氣缸及工作臺相結合，使整體尺寸減小;

  6.采用雙缸結構，得到兩倍的輸出力;

  7.內置磁環型，可安裝磁性開關。
