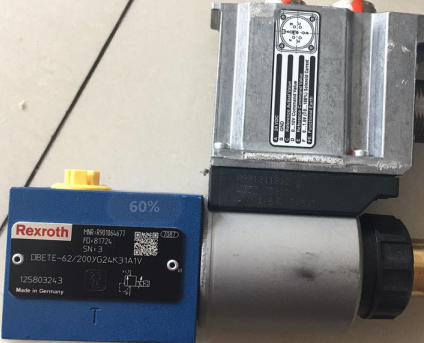

購買R901064677，力士樂直動式比例溢流閥

購買R901064677，力士樂直動式比例溢流閥

一般信息

DBETE 型比例溢流閥是一種采用閥座設計和集成電子元件 (OBE) 的遠程控制閥，可用于限制系統壓力。

借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。

特征

直動式閥用于限制系統壓力

用比例電磁鐵操縱

■線性壓力/指令值特性曲線

■提供起螺絲插裝閥

規格 6 至 30

工作壓力 630 bar

流量 330 L/min

插裝閥

用于螺紋連接

用于底板連接

3種壓力調節原件可選

– 用于限制系統壓力的直動式操作閥

– 通過比例線圈起動

– 帶對中螺紋和可拆卸線圈的比例線圈

– 用于底板安裝:

底板油口符合ISO 4401-03-02-0-05 標準

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

設定值壓力特性曲線的制造公差小

■規格6

■安裝面按DIN 24340 A型和ISO 4401

■系統限壓閥

■比例電磁鐵操作

■底板安裝

■用于DBETE型的集成電控器(OBE)

– 型號DBETE 集成電子元件（OBE）:

? 控制值/壓力特性曲線的制造公差

– 型號DBET 外部控制電子元件

? 模塊化設計的放大器，歐洲板卡格式以及插頭式放大器

? 獨立可調的上下斜坡

? 可微調控制值/壓力特性曲線

型號 DBETE

規格

6

組件系列

  1X

尺寸

kg

4.5

安裝位置

  水平或垂直安裝

周圍溫度范圍

°C

-20 … +50

電氣

型號

DBETBX

線圈電流

A

3.7

占空比

%

100

液壓

型號

DBETBX

工作壓力

油口 P

bar

315

油口 T

bar

2

粘度范圍

mm2/s

10 … 800

為

mm2/s

20 … 100

液壓油的 允許污染度，符合 ISO 4406 (c) 規定的清潔度等級 1)

  等級 18/16/13，符合 ISO 4406 (c)

滯后

%

≤ 0.3

反向死區

%

≤ 0.2
