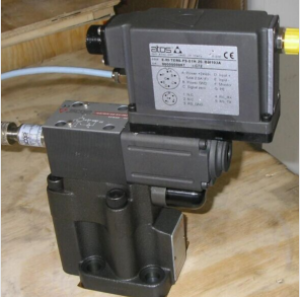

現貨出售ATOS阿托斯比例減壓閥RZGO-R-P-BP-010/32

現貨出售ATOS阿托斯比例減壓閥RZGO-R-P-BP-010/32

電子放大器選項

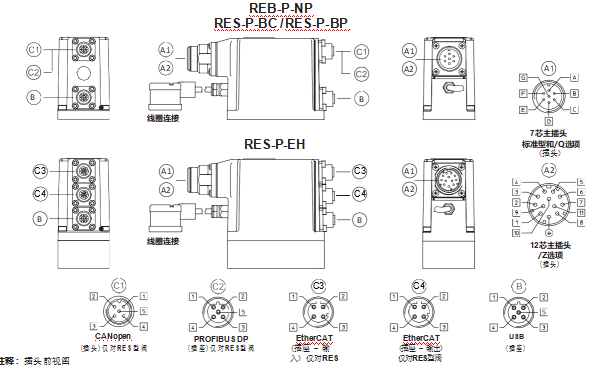

標準型放大器配用7芯主插頭

電源 24VDC電源供電，穩壓電源或經過整流濾波，串聯2.5A保險絲。若單相整流器，須接10000?f/40V電容濾波；若三相整流器，須接4700?f/40V電容濾波。

輸入?yún)⒖夹盘?span style="white-space:pre"> 模擬信號差分輸入，額定范圍0~+10VDC（針腳D,E），與期望壓力調節成比例輸出監測信號 模擬信號輸出0~+10VDC范圍，與閥實際壓力調節成比例

注釋：從電子放大器通24VDC電源啟動到閥開始工作要求短為500ms 的時間。在這段時間內，到閥線圈的電流為0。

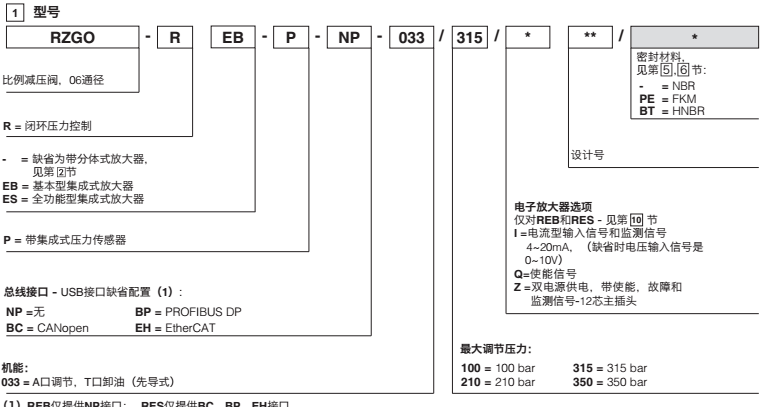

10.1選項 /I

輸入信號和監測信號為4~20mA電流信號，而不是標準的0~+10VDC。

輸入信號還可通過軟件選擇電壓或電流形式，范圍分別為±10V或±20mA。

一般在機器電控單元和閥的距離較遠時，或在電氣信號可能受到電子干擾時采用/I選項。在輸入電流信號電纜斷裂情況下，閥會停止工作。

10.2選項 /Q

放大器使能需要在針腳C相對于針腳B輸入24VDC電源：使能輸入信號允許在不切斷到電子放大器電源的情況下，可驅動電磁鐵工作/停止電磁鐵工作；當閥停止工作時，放大器可保持通訊和其它的功能。這不符合緊急情況下歐盟EN13849-1（ex EN954-1）。

10.3選項 /Z

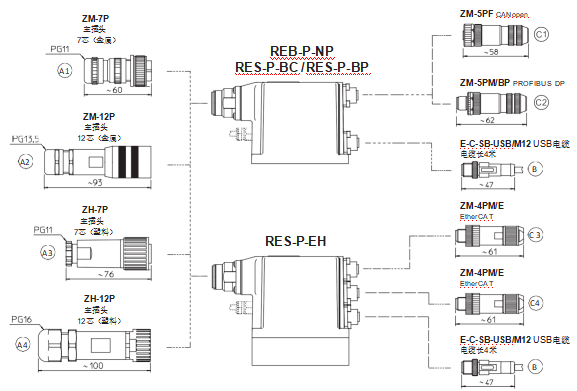

放大器配用12芯主插頭，除具有上述特性外，另外還有：

使能輸入信號

放大器使能需要在針腳3 相對于針腳2 輸入24VDC電源：使能輸入信號允許在不切斷到電子放大器電源的情況下，可驅動電磁鐵工作/停止電磁鐵工作；當

閥停止工作時，放大器可保持通訊和其它的功能。這不符合緊急情況下歐盟EN13849-1（ex EN954-1）。

故障輸出信號

故障信號顯示放大器的故障狀態（電磁鐵短路/未連接，4~20mA輸入信號電纜斷線，等等）。故障狀態信號為0VDC，正常工作信號為24VDC（針腳11對

針腳2）：故障狀態不受使能信號的影響。

放大器邏輯級和通訊級電源

此選項分別給電磁鐵（針腳1,2）和數字式電子回路（針腳9，10）供電，同時保持診斷激活，USB和總線通訊。

每個放大器需要串聯保險絲：500mA的保險絲。
