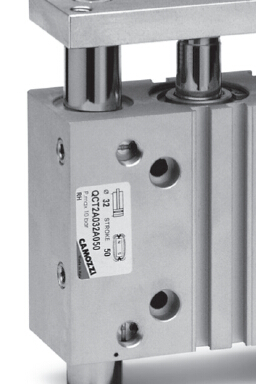

這些執行器適用于非常有限的空間，有兩種版本。

QCT版本：帶有燒結青銅襯套，適用于承受側向載荷的情況缸高。

QCB版本：帶直線球軸承，適合和快速循環應用程序。

兩種版本均配有固定式

緩沖以防止直接沖擊端蓋。

缸體設計

允許使用以下方式安裝氣缸

頂面，底面或側面。 幾個“ T”兩個面上的異形凹槽使傳感器能夠可以安裝在多個位置。

出標準筆畫 僅需求。

參數：

建筑緊湊型導向

QCT =燒結青銅襯套

QCB =直線球軸承

操作雙作用

材料主體=陽極氧化鋁

法蘭=鍍鋅鋼

活塞桿=軋制不銹鋼AISI 303

QCT柱=軋制不銹鋼420B

QCB柱=淬硬鋼C50

密封件= PU

在主體上安裝螺紋孔和非螺紋孔

小行程 值見表

工作溫度0°C÷80°C（在干燥空氣中-20°C）

速度50÷500 mm / s

工作壓力1÷10 bar

雙作用.磁傳.帶導向裝置
