特點

成本的讀寫系統使用為廣泛，通常選用只讀頭。

非常緊湊的讀取頭設計，無須配置額外接口配件。

讀取距離18 mm。

移動讀取時的接近速度可至410 mm/s。

數據載體芯片有16字節E2PROM可讀寫空間

只讀頭I/O可非常容易地連接任何4位并行接口的控制系統。（24V）

RS232串行接口的讀寫頭

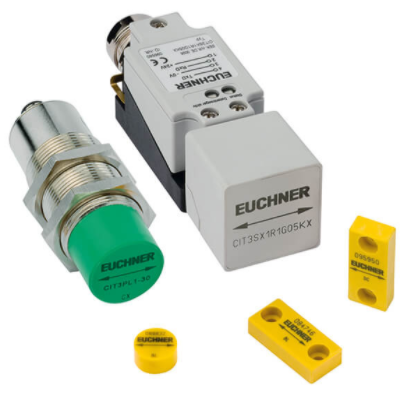

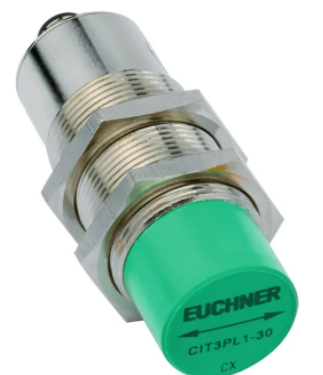

071552  CIT3PL1N30-STA

帶并行接口的只讀頭CIT3，軸向接插連接

并行接口

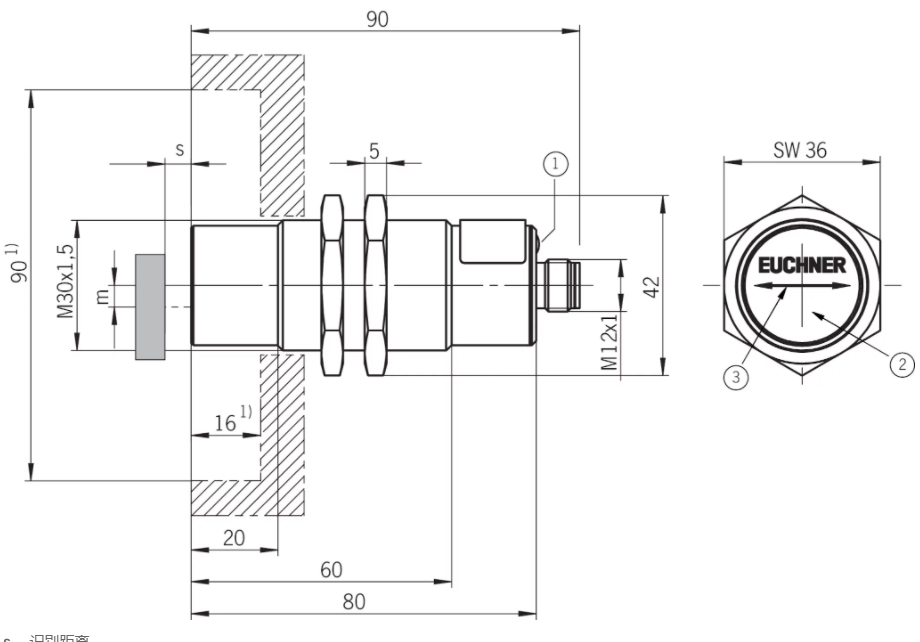

圓柱狀設計M30

M12圓形接插件

水平方向連接

071950 CIT3PL1N30-STR

帶并行接口的只讀頭CIT3，徑向接插連接

并行接口

圓柱狀設計M30

M12圓形接插件

徑向連接

096560   CIT3SX1R1G05KX

CIT3 G05讀/寫頭，具有串行接口

RS232串行接口

工作端可以調整到5個不同的位置

依據EN 50041設計的標準殼體

安裝指南

在安裝讀頭和數據載體時，一定要注意產品工作面上的箭頭標志，根據它來確定兩者相對運動和交會方向。

注意事項

當采用屏蔽連接電纜時，長可允許50m的電纜。

技術參數

機械值和環境

殼體材料

殼體 銅鋅，鍍鎳

環境溫度 0 ... 50 °C

防護等級 IP67

安裝方法 表面

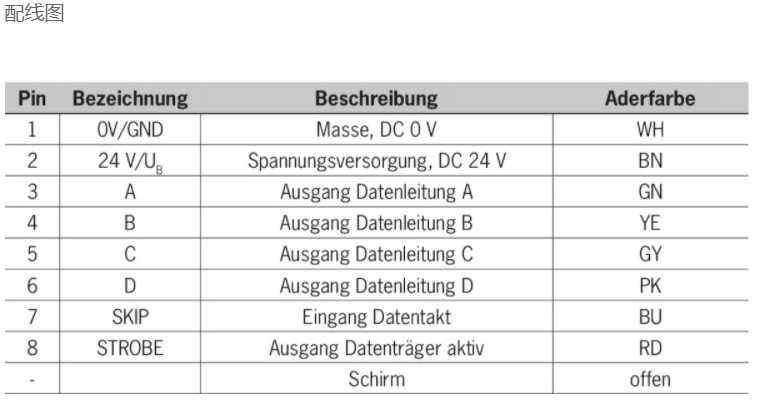

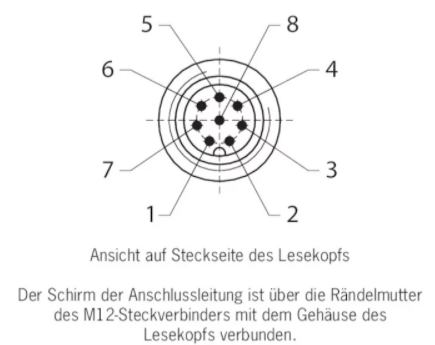

接線方式 8針M12插頭，軸向連接

電氣連接等級

工作電壓DC 20 ... 28 V DC

電流大小

無負載 65 ... 100 mA

開關電流 -30 ... +30 mA 每輸出

輸出類型 插拔式

電阻 4,5 kΩ 輸入電阻

輸出電壓

小Ub - 3 V DC 用于高電平

2 V DC 用于電平

輸入電壓

小15 V DC 跳躍輸入高電平

2 V DC 跳躍輸入電平

LED指示燈 黃：數據載體處于活動狀態

接口，總線

數據接口 4位二進制編碼 + 選通

結合 數據載體 CIS3P16D08KH16YSNOU, CIS3P16D08KH16YSNOP

機械值和環境

接近速度

25°C時，Y方向識別距離s=5mm，中心距偏移量=0mm，4個十六進制數字 19,2 m/min

工作距離

識別距離 5 mm 0 ... 14 mm

中心距偏移量

25°C時，X方向識別距離s=5mm -18 ... 18 mm

25°C時，Y方向識別距離s=5mm -6 ... 6 mm

結合 數據載體 CIS3P35X16SH16YHNOP, CIS3P35X16SH16YHNOU, CIS3P35X16SH16YVNOP, CIS3P35X16SH16YVNOU

機械值和環境

接近速度

21°C時，Y方向識別距離s=7mm，中心距偏移量=0mm，4個十六進制數字 24,6 m/min

工作距離

識別距離

21°C時 7 mm 0 ... 18 mm

中心距偏移量

21°C時，Y方向識別距離s=7mm -8 ... 8 mm

21°C時，X方向識別距離s=7mm -23 ... 23 mm
