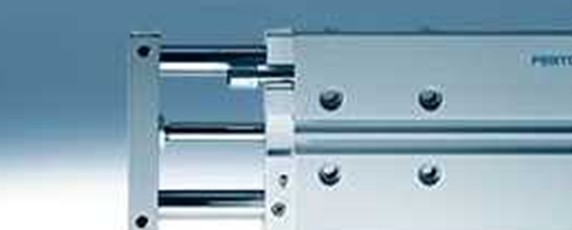

FESTO 被動導向軸 DSBC-125-400-PPVA-N3安裝手冊

FESTO 被動導向軸 DSBC-125-400-PPVA-N3安裝手冊

出現故障時防止終端位置的擋塊受損 33

[3] 定位銷/套

ZBS, ZBH

? 用于固定滑塊上負載及附件

? 供貨范圍內包括:

– 用于規格 70: 2x ZBS-5

– 用于規格 80, 120, 185: 2x ZBH-9

[1] 緊急緩沖器，帶支架

A

出現故障時防止終端位置的擋塊受損 33

[2] 液壓緩沖器，帶支架33

[4] 夾緊單元

1H...-PN, 2H-PN

用于夾持負載 8

[5] 傳感器感應片

X, Z, O, P, W, R

O, P, W, R

連接件，用于將電感式接近開關（圓形結構）安裝至軸上 32

[7] 接近開關, M8

O, P, W, R

? 電感式接近開關，圓形

? 訂貨代碼 O, P, W, R 供貨范圍內包括 1 傳感器感應片和多 2 傳感器支架

用于感測滑塊位置 31

[6] 傳感器支架35

[8] 溝槽蓋

B, S

? 防塵保護 33

[9] 接近開關, 8 號槽

X, Z

? 電感式接近開關, for 8 號槽

? 訂貨代碼 X, Z 供貨范圍內包括 1 傳感器感應片

34

[10] 帶電纜插座

V

CL

將接近開關電纜固定在溝槽內 33

[12] 溝槽螺母

Y

安裝附件 33

[13] 轉接組件

DHAM

將支撐型材安裝到電缸上 34

[14] 支撐型材

HMIA

接近開關 (訂貨代碼 W 和 R) 35

[11] 電纜夾用于安裝和引導拖鏈 34

[15] 型材安裝件

M

將軸安裝在型材上 29

[16] 支撐

EAHF

將電缸安裝在型材底部 3
