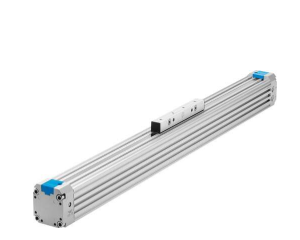

費斯托DGPL-40-1000-PPV-A-B-KF-SH無桿氣缸壽命

費斯托DGPL-40-1000-PPV-A-B-KF-SH無桿氣缸壽命

概述

· 安裝長度與行程相關，結構

緊湊

· 具有多種安裝方式和附件，

適用性強

· 可調終端位置緩沖系統

· 可與用于抓取和裝配技術的

模塊化系統組合使用

· 免維護 (對于使用壽命長達

 5000 km，帶循環滾珠軸承

導軌的產品而言)

· 多種派生型可供選擇:

夾緊裝置

加長滑塊

雙端進氣口

通過智能軟停止SPC11進行

電緩沖

缸徑18， 25， 32， 40， 50， 63， 80 mm

行程 10 ... 3000 mm

輸出力 153 ... 3016 N

位置感測

可調緩沖

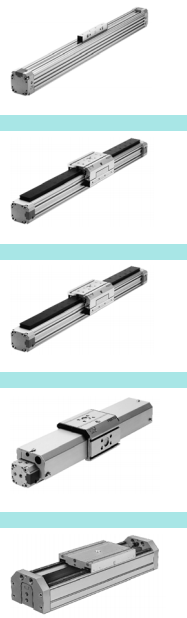

導向派生型

行程

10 mm ... 3000 mm

活塞直徑

40 mm

短型號代碼

DGP

DGPL

DGPIL

DGPI

緩沖

氣動緩沖，兩端可調

液壓緩沖器，穩定的特性曲線

安裝位置

可選

導軌

滑動軸承導軌

基本指南

循環滾珠軸承導軌

重載導軌

聯軸器設計

正向鎖定（槽）

位置檢測

通過接近開關

通過連接的位移編碼器

帶集成位移編碼器

派生型

雙端進氣口

防護型

標準滑塊

加長滑塊

夾緊裝置在后側

夾緊裝置，向下夾緊型

夾緊裝置在前側

工作壓力

1.5 bar ... 8 bar

工作壓力

0.15 MPa ... 0.8 MPa

工作模式

雙作用

ATEX 氣體類別

II 2G

氣體防爆阻燃類型

Ex h IIC T4 Gb X

防爆環境溫度

-10°C <= Ta <= +60°C

防爆

防爆區 1 (ATEX)

防爆區 2 (ATEX)

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

CE （見合格聲明）

符合歐盟防爆指令 (ATEX)

耐腐蝕等級 CRC

0 - 無耐腐蝕能力

1 - 耐腐蝕能力

2 - 中等耐腐蝕能力

防護等級

IP65

環境溫度

-10 °C ... 60 °C

緩沖長度

30 mm

6 bar 時的理論力值，返回行程

754 N

6 bar 時的理論力值，前進行程

754 N
