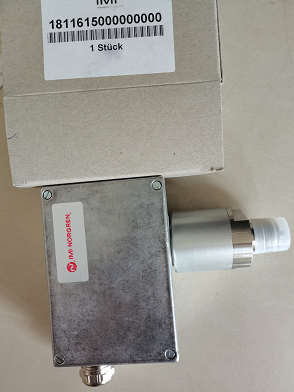

實物圖查看：IMI NORGREN諾冠壓力開關 1811615000000000

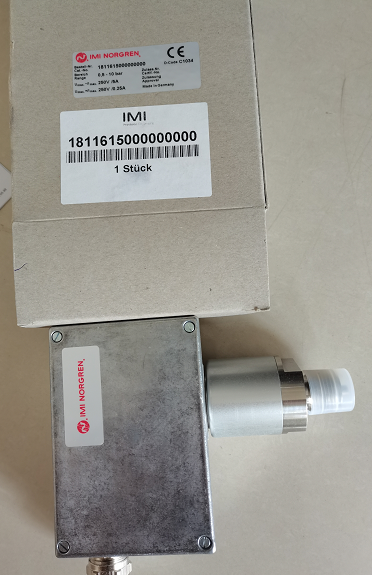

實物圖查看：IMI NORGREN諾冠壓力開關 1811615000000000

是當系統內壓力高于或于額定的安全壓力時，感應器內碟片瞬時發生移動，

通過連接導桿推動開關接頭接通或斷開，當壓力降至或升額定的恢復值時，碟片

瞬時復位，開關自動復位，或者簡單的說是當被測壓力過額定值時，彈性元件

的自由端產生位移，直接或經過比較后推動開關元件，改變開關元件的通斷狀態

，達到控制被測壓力的目的。壓力開關采用的彈性元件有單圈彈簧管、膜片、膜

盒及波紋管等。

壓力開關可分為防爆型和隔爆型使用等級范圍為 Exd II CT1 ~ T6，進口隔爆壓力

開關需通過UL、CSA、CE等?？捎糜趨^(qū)域及強腐蝕氣氛環境中。隔

爆型壓力開關可提供不同的壓力，差壓，真空和溫度范圍等產品。常見的使用范圍

有電力、石油、化工、冶金、鍋爐、食品機械、環保設備等行業。機械壓力開關，

為純機械形變導致微動開關動作。

當壓力增加時，作用在不同的傳感壓力元器件(膜片、波紋管、活塞)產生形變，將向

上移動，通過欄桿彈簧等機械結構，終啟動上端的微動開關，使電信號輸出。

UE壓力開關設定方式從功能原理上又分成連續位移型和力平衡型。另外一種是市場

上這幾年比較流行的是電子式壓力開關，用來替代電接點壓力表和使用在工控控制

要求比較高的系統上。這種壓力開關內置壓力傳感器，通過儀表放大器

放大壓力信號，通過高速M(fèi)CU采集并處理數據，一般都是采用4位LED實時數顯壓

力，繼電器信號輸出，上下限控制點可以自由設定，遲滯小，抗震動，響應快，穩

定，精度高(精度一般在±0.5%F.S，高則達±0.2%F.S)，利用回差設置可以有效保

護壓力波動帶來的反復動作，保護控制設備，是檢測壓力、液位信號，實現壓力、液位

監測和控制的設備特點是:電子顯示屏直觀精度高，使用壽命長，

通過顯示屏設置控制點方便，但是相對較高，需要電。

注意事項

1.防爆的必要性：防爆形式分為隔爆型和本安型，長野產品多數為隔爆型。

2.是否需要帶指示：根據客戶指示。

3. 接點數量：一接點（一個輸出）或兩接點（兩個輸出）。

4.設定值和壓力范圍的確定：TJ設定范圍在壓力范圍的30%—65%之間，可設定范圍為壓力范圍的15%—90%之間。

5.接斷差的形式：可調式或固定式。

6.是否有脈動：如果壓力有脈動或振動，需要帶節流閥用以抑制脈動壓力對儀表的損傷。

7.帶隔膜的場合：測定腐蝕性、高黏度或溫度過高時，需要選用帶隔膜。

1811615000000000

0880300000000000

882200000000000

881300000000000

882400000000000

1811615000000000

880323000000000

1841615000000000

1851615000000000

863212000000000

863222000000000

863026000000000
