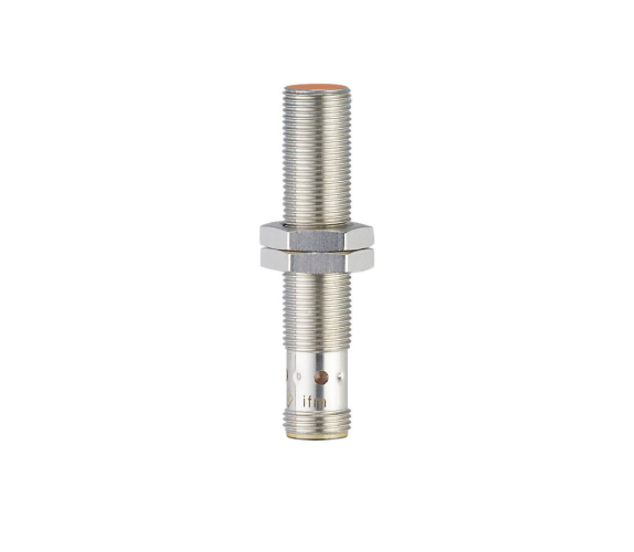

| 產品特征 | |
|---|---|
| 電氣設計 | PNP |
| 輸出功能 | 常開 |
| 感應距離 [mm] | 4 |
| 外殼 | 螺紋結構 |
| 尺寸 [mm] | M12 x 1 / L = 60 |
| 應用 | |
| 特殊的性能 | 鍍金觸點; 增長的感應距離 |
| 應用 | 工業應用/自動化 |
| 電氣數據 | |
| 工作電壓 [V] | 10...30 DC |
| 電流損耗 [mA] | < 10 |
| 防護等級 | III |
| 反相保護 | 有 |
| 輸出 | |
| 電氣設計 | PNP |
| 輸出功能 | 常開 |
| 開關量輸出DC電壓降值 [V] | 2.5 |
| 開關量輸出DC的持續電流負載 [mA] | 100 |
| 開關頻率DC [Hz] | 700 |
| 短路保護 | 有 |
| 過載保護 | 有 |
| 監控范圍 | |
| 感應距離 [mm] | 4 |
| 實際感應距離 Sr [mm] | 4 ± 10 % |
| 工作距離 [mm] | 0...3.24 |
| 增長的感應距離 | 有 |
| 精度/偏差 | |
| 校正系數 | 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.5 / 鋁: 0.4 / 銅: 0.3 |
| 遲滯 [Sr的百分比] | 3...15 |
| 開關點偏移 [Sr的百分比] | -10...10 |
| 工作條件 | |
| 環境溫度 [°C] | -40...85 |
| 外殼防護等級 | IP 65; IP 66; IP 67; IP 68; IP 69K |
| /測試 | |
| EMC電磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF電磁場輻射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射頻場感應的傳導抗擾度10 VEN 55011等級B |
| 抗振強度 | EN 60068-2-6 Fc20 g (10...3000 Hz) / 50個掃描周期/頻率; 每3個軸每分鐘一個八度 |
| 抗沖擊 | EN 60068-2-27 Ea100 g 11 ms半正弦; 3個坐標軸中每個方向3個沖擊 |
| 持續抗沖擊性 | EN 60068-2-2740 g ６ ms; 3個坐標軸中每個方向4000個沖擊 |
| 快速溫度變化 | EN 60068-2-14 NaTA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50個周期 |
| 噴鹽試驗 | EN 60068-2-52 Kb嚴格等級5 (4個檢測周期) |
| MTTF [年] | 1642 |
| UL | UL編號A001 |
| 機械技術數據 | |
| 重量 [g] | 27.7 |
| 外殼 | 螺紋結構 |
| 安裝 | 齊平安裝 |
| 尺寸 [mm] | M12 x 1 / L = 60 |
| 螺紋代號 | M12 x 1 |
| 原材料 | 黃銅 白青銅-鍍層; 感應面: PBT 桔黃色; LED窗口: PEI; 固定螺母: 黃銅 白青銅-鍍層 |
| 顯示器/操作件 | |
| 顯示 | 開關狀態4 x LED, 黃色 |
| 附件 | |
| 供貨范圍 | 固定螺母: 2 |
| 注釋 | |
| 包裝單位 | 1 件 |
| 電氣連接 - 插頭 | |
| 接口 | 接插件: 1 x M12; 觸頭: 鍍金的 |
