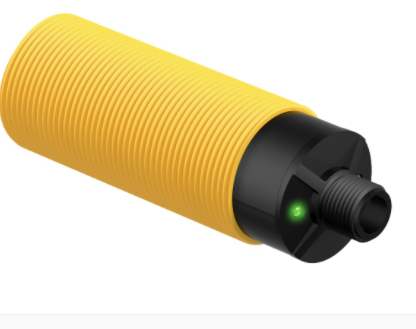

美國邦納banner的螺紋式圓柱形傳感器

美國邦納banner的螺紋式圓柱形傳感器

大感應距離 (mm) 600

輸出固態交流開關

電源/供電電壓 20-250 V ac

連接一體式 QD

快速斷開類型 1/2 英寸（微型）

操作燈操作

小操作。溫度 (°C) -40

大操作溫度 (°C) 70

輸出響應時間 16

特殊功能：本質安全 否

特殊功能：遠程教學號

特殊功能：水檢測 否

上電延遲 (ms) 100

重復性 (μs) 4000

引腳數 4

防護等級 IP69

NEMA 等級 NEMA 6P

大操作相對濕度 [%] 90%@50°C

鏡片材質 亞克力

調整 不適用

槍管直徑 30

LED 指示燈

對置模式發射器/接收器 N / A

特點：沖洗額定是

功能：定時（保持/延遲） 否

特點：Ecolab 是

特性：封裝 是

特征：危險區域編號

特點：有聲無

特性： 耐化學性編號

中文資料概述

規格

電源電壓和電流

20 av V 至 250 V ac（50 Hz 至 60 Hz）

平均電流：20 mA

峰值電流：

200 mA 在 20 V ac

120 伏交流電時為 500 毫安

250 伏交流電時為 750 毫安

電源保護電路

瞬態電壓保護

輸出配置

SPST 固態交流開關；三線連接；光操作或暗

操作，取決于型號

Light Operate：當傳感器看到它自己（或

發射器的）調制光

黑暗操作：當傳感器看到黑暗時輸出導通

所需的過流保護

警告：電氣連接必須

由合格人員按照

符合當?shù)睾蛧译姎庖?guī)范和

規定。

終產品需要提供過流保護

根據提供的表格申請。

過流保護可通過外部熔斷器或通過

限流，2 類電源。

<24 AWG 的電源線不得拼接。

電源接線 (AWG) 所需的過流保護（安培）

20 5.0

22 3.0

24 2.0

26 1.0

28 0.8

30 0.5

輸出額定值

大 300 mA（連續）

固定場型號：+50°C (+122°F) 以上降額 5 mA/°C

浪涌能力：1 安培持續 20 毫秒，非重復

斷態漏電流：<100 mA

通態飽和電壓：3 V at 300 mA ac； 2 V 在 15 mA 交流

輸出保護電路

防止上電時出現錯誤脈沖

輸出響應

時間相反模式：16 ms ON，8 ms OFF

其他型號：16 ms 開和關

注意：上電延遲 100 毫秒；產出

在此期間不要進行。

重復性

對抗模式：2 ms

其他型號：4 毫秒

可重復性和響應與信號強度無關

指標

兩個 LED（綠色和黃色）

綠色常亮：傳感器電源打開

黃色常亮：傳感器看到光

黃色閃爍：光線下的額外增益邊際（1 到 1.5 倍）

狀況

建造

PBT 聚酯外殼；聚碳酸酯（對置模式）或亞克力鏡片

環境評級

防漏設計符合 NEMA 6P、DIN 40050 (IEC IP69K)

連接

2 m (6.5 ft) 連接電纜，或 4 針微型快速斷開接頭

運行條件

溫度：-40°C 至 +70°C（-40°F 至 +158°F）

濕度：90% at +50 °C 大相對濕度（非冷凝）

振動和機械沖擊

所有型號都符合 Mil。標準 202F 要求。方法 201A（振動；

頻率 10 Hz 至 60 Hz，大，雙振幅 0.06 英寸

加速度10G）。方法 213B 條件 H&I。 （沖擊：75G 帶單元

操作;非操作100G）
