CAMOZZI鋁型材氣缸41系列的綜合參數

CAMOZZI鋁型材氣缸41系列的綜合參數

41M3P200A0200 41 系列氣缸 型材型氣缸 雙作用 200 200

41M4P200A0050 41 系列氣缸 型材型氣缸 雙作用 50 200

41M4P200A0100 41 系列氣缸 型材型氣缸 雙作用 100 200

41M4P200A0200 41 系列氣缸 型材型氣缸 雙作用 200 200

41M5P200A0050 41 系列氣缸 型材型氣缸 雙作用 50 200

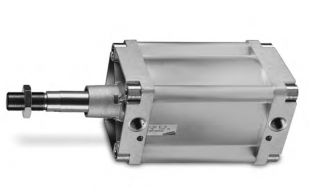

雙作用，磁傳，可調氣緩沖

缸徑 160, 200

41 系列氣缸的安裝尺寸符合 ISO

15552 標準，具有很強的通用性。缸筒采

用米字形型材，氣缸拉桿不外露，外形

美觀。缸徑有 160 和 200 mm 兩種。氣缸

的活塞上裝有一個永磁鐵，通過安裝磁

性接近開關，可得到活塞的位置信號。

氣缸的前后端蓋上裝有可調氣緩沖

裝置，同時裝有機械緩沖墊，從而使活

塞到達終端時只產生較小的噪聲。

綜合參數

? 符合 ISO 15552 標準

? 輥軋不銹鋼活塞桿

? 米字形鋁型材缸筒

? 可調氣緩沖

材料 鋁合金端蓋和活塞，AISI 420B 不銹鋼活塞桿，鍍鋅鋼桿端螺母，陽極氧化鋁合金型材缸筒，鍍鋅鋼拉桿和拉桿螺母，丁腈橡膠密封件

安裝方式 拉桿，前法蘭，后法蘭，腳架，中部耳軸，前耳軸，后耳軸，轉角支架，旋轉組合支架

行程 10 ÷ 2500 mm

工作溫度 0 ÷ 80°C（干燥空氣為 - 20°C）

工作壓力 1 ÷ 10 bar

速度 10 ÷ 500 mm/s （空載）

介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷地使用油霧潤滑（建議使用 ISO VG32 潤滑油）

61M2P040A0075

61M2P040A0080

61M2P040A0100

61M2P040A0125

61M2P040A0150

61M2P040A0160

61M2P040A0200

61M2P040A0250
