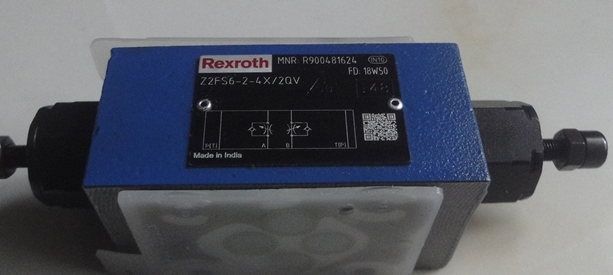

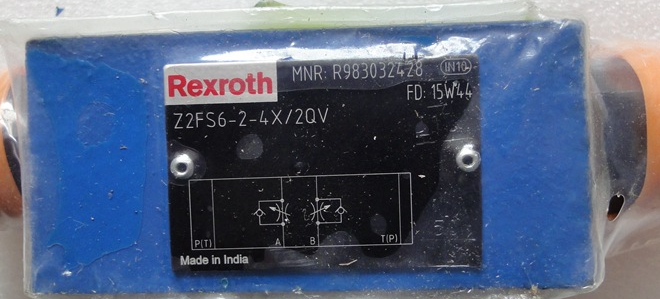

雙單向節流閥Z2FS6-2-4X/2QV德國REXROTH

雙單向節流閥Z2FS6-2-4X/2QV德國REXROTH

型號Z2FS

疊加式雙單向節流閥

—規格6至22

—安裝面按DIN 24340 A型和ISO 4401

—用于限制一個或兩個工作油口的主流量或控制油量

—用于進口節流或出口節流控制

—4個可選調節方式：

旋鈕

帶護罩的六角套筒螺釘

帶鎖有刻度旋鈕

有刻度旋鈕

帶刻度和內六角的心軸

Z2FS 型閥是一種采用疊加閥板設計的雙單向節流閥。

它用于限制一個或兩個執行機構油口的主油流量或先導流量。

彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。

規格 6

2:單向節流閥A側和B側調整類型相同;A=單向節流閥A側;B=單向節流閥B側.

2:帶鎖緊螺母的調節螺釘和保護帽.

3:帶刻度可鎖定旋鈕(物料號為 R900008158 的 H 鑰匙包括在交付范圍內。)

5:內六角帶刻度主軸

7:帶刻度旋鈕

4X:組件系列 40 … 49(40 … 49:安裝和連接尺寸不變)

2Q:標準型號

無代碼:NBR 密封件

V:FKM 密封件

/60:帶定位孔(符合 ISO 8752-3x8-St 標準的定位銷，物料號 R900005694 需單獨訂購)。

Rexroth力士樂雙單向節流閥技術參數:

工作壓力:315 bar

流量:80 l/min

環境溫度范圍:-20 … +80°C

液壓油溫度范圍:-20 … +80°C

粘度范圍:10 … 800mm2/s

安裝位置:任意

質量:0.8 kg

Z2FS 6A2-4X/1QV

Z2FS 6A2-4X/2QV

Z2FS 6B2-4X/1QV

Z2FS 6B2-4X/2QV

Z2FS 6-2-4X/1QV

Z2FS 6-2-4X/2QV

Z2FS10-5-3X/V

Z2FS10A5-3X/S2V

Z2FS10A5-3X/SV

Z2FS10-5-3X/V
