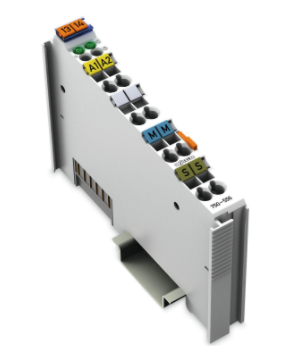

WAGO2通道模擬量輸出模塊750-556包郵

WAGO2通道模擬量輸出模塊750-556包郵

該模擬量輸出模塊可接收±10 V標準信號。

輸出信號經電氣隔離，并以12位分辨率的形式傳輸。

輸出端具有短路保護功能。

模塊由內部系統電源供電(通過內部數據總線)。

輸出通道具有一個公共接地電位。

模擬量輸出數量 2

通道總數量(模塊) 2

信號類型 電壓

電壓信號類型 -10 … +10 VDC

執行器連接 2 x (2線)

750-531

750-550

750-552

750-554

750-555

750-556

750-557

750-559

750-601

750-602

750-612

750-613

750-614

750-627

750-637

750-626

接線參數

連接技術：輸入端/輸出端 8 x 籠式彈簧接線單元(CAGE CLAMP?)

連接類型(1) 輸入/輸出

單股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

細多股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

剝線長度 8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

寬度 12 mm / 0.472 inch

高度 100 mm / 3.937 inch

深度 69.8 mm / 2.748 inch

以DIN導軌的上邊線為基準的深度 62.6 mm / 2.465 inch

機械參數

安裝方式 DIN-35型導軌

材料參數

顏色 light gray

外殼材料 聚碳酸酯,尼龍6.6

火災荷載 1.001MJ

重量 48g

一致性標志 CE

Environmental Requirements

允許環境溫度(運行時) 0 … 55 °C

允許環境溫度(儲存) -40 … 85 °C

防護類型 IP20IP20

污染等級(5) 2,符合IEC 61131-2標準

工作海拔 0 … 2000 m
