產品簡介

德國倍加福P+F單圈對值旋轉編碼器 ENA36HD-S10SA9-0413I42-RBD

非常小的外殼

模擬接口

13 位整體分辨率

無需磨損磁性抽樣

耐候性出色

通用規格

UL 文件編號 E223176 “僅用于 NFPA 79 應用” ， 如果產品上標有 UL 標記。

功能性安全相關參數

MTTFd 480 a 在 40 °C 時

任務時間 (TM) 20 a

L10 10 E+8 轉數

診斷覆蓋率 (DC) 0 %

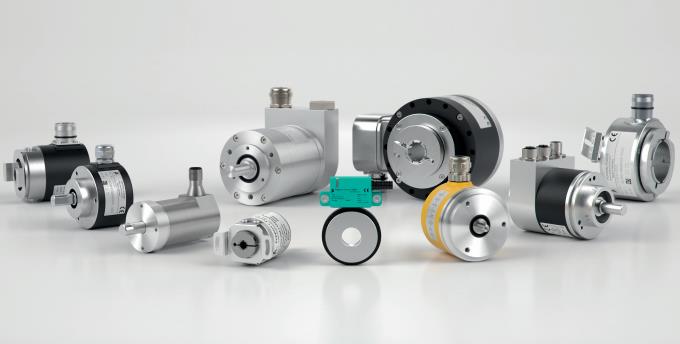

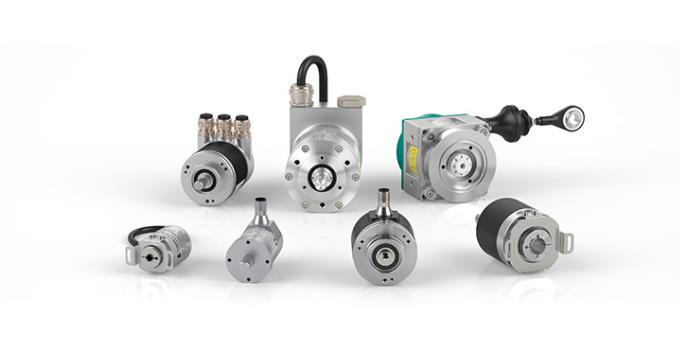

產品圖片

電氣技術規格

工作電壓 8 ... 32 V DC

電流消耗 類型 20 mA （帶電流輸出）

輸入 1

輸入類型 測量范圍的下限

信號電壓

高 8 ... 32 V DC

信號持續時間 min. 1 s

輸入 2

檢測類型 磁性采樣

出廠設置：16 x 360"

分辨率 13 位

輸入類型 測量范圍的上限

信號電壓

高 8 ... 32 V DC

信號持續時間 min. 1 s

模擬量輸出

輸出類型 模擬電流輸出

默認設置 上升斜坡 當逆時針旋轉時

線性度誤差 ≤ 0,15 %

負載電阻器 大 500 Ω

設備類型

對值編碼器

測量范圍 小 0 ... 22,5 °

大 65536 x 360 °

連接

連接器 M12 連接器，5 針

符合標準

防護等級 DIN EN 60529 ， IP68 / IP69K

氣候測試 DIN EN 60068-2-3，無冷凝

發射干擾 EN 61000-6-4:2007

抗擾度 EN 61000-6-2:2005

耐沖擊性 DIN EN 60068-2-27，200 g，11 ms

抗振性 DIN EN 60068-2-6，30 g，10 ... 1000 Hz

和證書

UL cULus ，一般用途，2 類電源 ， 如果產品上標有 UL 標記。

環境條件

工作溫度 -40 ... 85 °C (-40 ... 185 °F)

存儲溫度 -40 ... 85 °C (-40 ... 185 °F)

相對濕度 98 % ，無冷凝

機械規格

材料

外殼 鋼 ， 耐腐蝕

質量 大約 150 g

旋轉速度 大 6000 min -1

慣性力矩 30 gcm2

起始扭矩 < 5 Ncm

軸負載

軸向 180 N

徑向 180 N

法蘭 鋁

軸 不銹鋼
