產品簡介

SY3000·5000·7000 系列 5通電磁閥 插入式 底板配管型 閥形式

型號 SY5101-51

側向配管·底部配管

●流量增大，閥體尺寸減小

  節能，省空間

●消耗功率: 0.1W(帶節電回路)、0.35W(標準)

●壽命: 2億次(間隙密封), 7000萬次(彈性密封)

●對應插入式底板

●插入式金屬底板(IP40)/插入式插頭連接底板(IP67)

●集裝式型號: SS5Y3, SS5Y5，SS5Y7

系列 5 SY5000

機能 1 2位單電控

密封方式 1 間隙密封

先導規格 - 內部先導式

背壓防止閥 - 無

先導閥可選項 - 標準0.7MPa

線圈規格 - 標準

額定電壓 5 DC24V

指示燈·過電壓保護回路以及COM規格 - 無指示燈·無過電壓保護回路(無極性)

手動操作 - 非鎖定推壓式

安裝可選項 - 內十字盤頭小螺釘

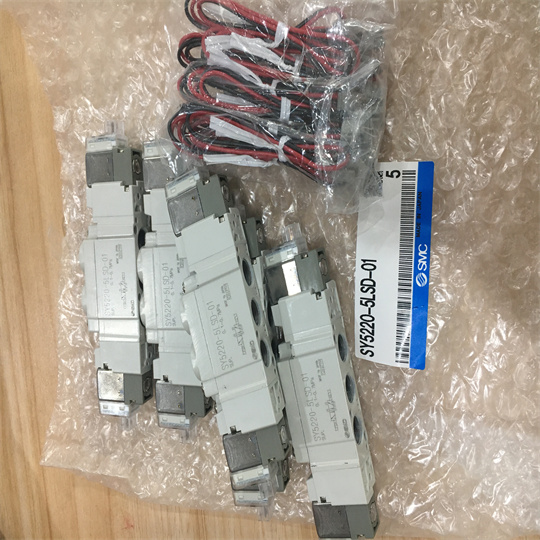

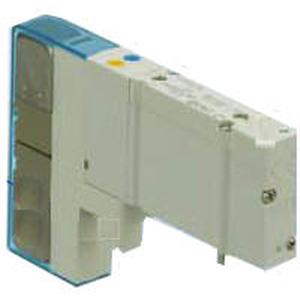

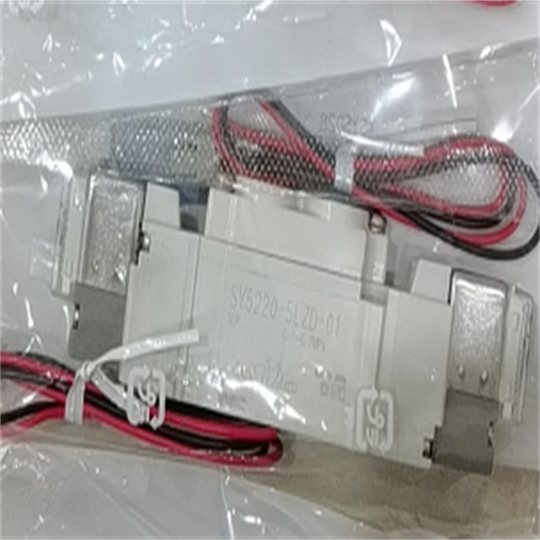

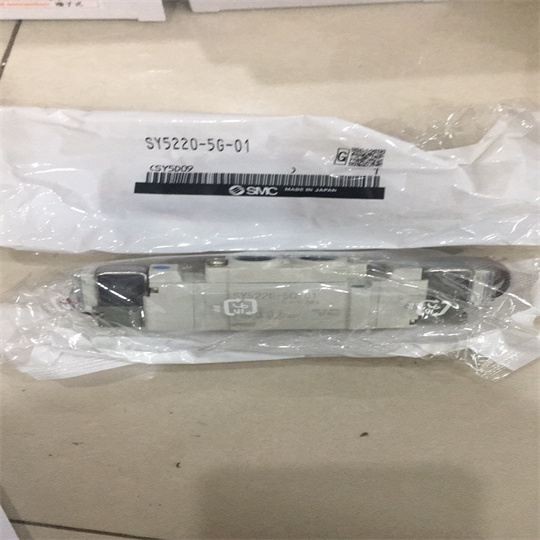

產品圖片

其他特性

閥體形式 插入式

配管種類 底板配管型:側面配管

導線引出方式 集中配線

A·B接管口徑 無底板

P,R通口接管口徑 無底板

保護構造 IP67

高使用壓力 0.7

使用壓力 0.1

大動作頻率 20

響應時間 24

消耗功率 0.35

環境溫度及使用流體溫度 -10～50℃

C值(P→A/B) 底板配管型:側面配管 2.7

b值(P→A/B) 底板配管型:側面配管 0.24

C值(A/B→E) 底板配管型:側面配管 3.1

b值(A/B→E) 底板配管型:側面配管 0.17
