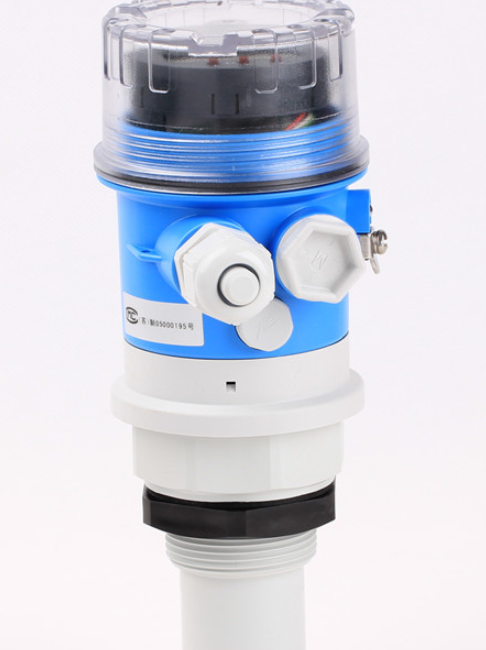

操作標準FMU30-AAHEAAGGF德國E+H聲波液位計
傳感器直接向介質表面發射聲波脈沖信號。
脈沖信號在介質表面發生反射,反射信號被傳感器接收。
儀表測量發射與接收脈沖信號的時間差。
基于時間差和聲速,計算傳感器膜片與介質表面間的距離。
[AA] : 非防爆場合
[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AA] 傳感器;量程;盲區: 1-1/2"; 5m 液體/2m 固體; 0.25m
[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP
電源/通信 兩線制
FMU30聲波液位計液體量程:5m OR 8m
分辨率:1mm
精度:±3 mm OR 0.2%
盲區:25cm OR 35cm
供電:24VDC(標準);220VAC(可選)
FMU30 聲波液位計顯示:清晰的多行文本圖解顯示、包絡線顯示
輸出:4-20mA
過程連接:1-1/2”(5m),2”(8m)
外殼材質:F16塑料 透明顯示蓋
FMU30聲波液位計YS特性
是FMU230、FMU231的升級替代品
防護等級好,高
菜單引導功能,輕松實現現場操作
測量精度 +/- 3 mm或設定量程的+/- 0.2 %
環境溫度 -20 °C...+60 °C (-4 °F...+140 °F)
過程溫度 -20 °C...+60 °C (-4 °F...+140 °F)
過程壓力(絕壓)/過壓限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件 PP/EPDM
過程連接 G 1-1/2"
G 2"
盲區距離 1 1/2"傳感器:0.25m
2"傳感器:0.35m
測量距離 1-1/2"傳感器:2 m (6.6 ft)
2"傳感器:3.5 m (11 ft)
輸出 4...20 mA
應用限制 注意測量范圍圖示
