產品簡介：

德國倍加福P+F讀頭 WCS3B-LS221

-RS-485 接口

-非接觸式，絕位置編碼器

-自動檢測積垢

產品闡述：

讀頭，RS-485 接口，

帶 RS-485 終端電阻

通用規格

通過速度≤ 12,5 m/s

測量范圍大 314,5 m

編碼尺的自由公差水平： 31 mm ( ± 15,5 mm )

垂直： 28 mm ( ± 14 mm )

分辨率± 0,4 mm （1,250 位置值/米）

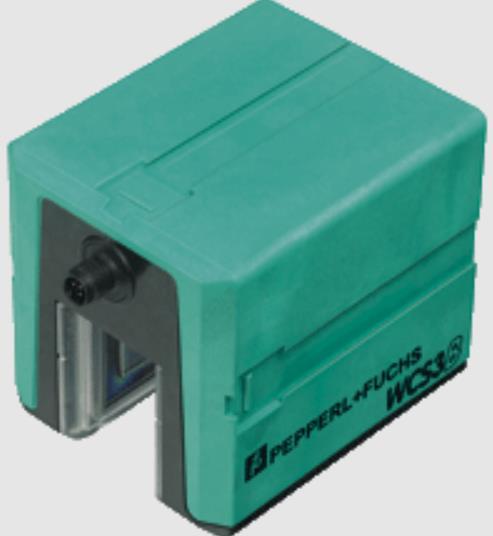

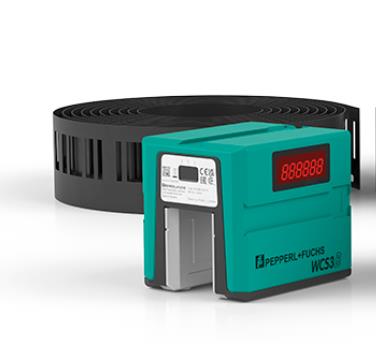

產品圖片：

指示燈/操作方法：

工作指示燈綠色 LED：通電

數據流指示器黃色 LED： 數據通信激活

錯誤指示器紅色 LED

閃爍： 讀頭離開編碼尺

常亮： 內部診斷測試失敗

電氣技術規格

工作電壓10 ... 30 V DC

功耗2 VA

接口

接口類型RS 485 接口

數據輸出碼二進制碼

協議1 ， 2

傳輸速率62,5 kBit/s

環境條件：

工作溫度0 ... 60 °C (32 ... 140 °F)

存儲溫度-40 ... 85 °C (-40 ... 185 °F)

相對濕度90 % ，無冷凝

機械規格

連接類型5 針 M12 x 1 連接器

防護等級IP54

材料

外殼ABS ， PC（聚碳酸酯）

質量500 g
