產品簡介：

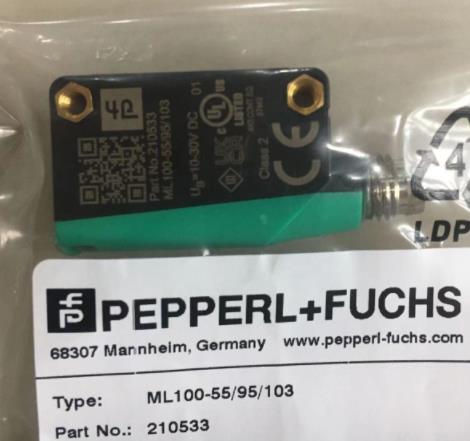

德國倍加福P+F用于玻璃檢測的反射板型光電傳感器ML100-55-G/95/103

適用于玻璃檢測的反射板型光電傳感器，塑料外殼，檢測范圍：2.5 m，紅光，示教，亮通/暗通，PNP 輸出，M8 插頭

通用規格

有效檢測距離 0 ... 2,5 m

反射板的距離 0,05 ... 2,5 m

檢測范圍極限值 2,5 m

參考目標 H50 反射板

光源 LED

光源類型 調制可見紅光

偏振濾波片 是

光點直徑 大約 180 mm 相距 2,5 m

發散角 大約 4 °

控制元件 亮時接通/暗時接通轉換開關 預設置 至 亮時接通

對比度檢測水平 18% - 透明玻璃瓶

40% - 有色玻璃或不透明材料

可使用示教開關進行調整

電氣技術規格：

工作電壓 10 ... 30 V DC

紋波 大 10 %

空載電流 < 20 mA

輸出

開關類型 該傳感器的開關類型是可更改的。默認設置為： 亮時接通

信號輸出 1 路 PNP 輸出，短路保護，反極性保護，集電極開路

開關電壓 大 30 V DC

開關電流 大 100 mA ， 阻抗負載

電壓降 ≤ 1,5 V DC

開關頻率 1000 Hz

響應時間 0,5 ms

環境條件：

環境溫度 -30 ... 60 °C (-22 ... 140 °F)

存儲溫度 -40 ... 70 °C (-40 ... 158 °F)

機械規格

外殼寬度 11 mm

外殼高度 31 mm

外殼深度 20 mm

防護等級 IP67

連接 連接器 M8 x 1 ， 4 針

材料

外殼 PC（聚碳酸酯）

光學端面 PUMA

質量 大約 10 g
