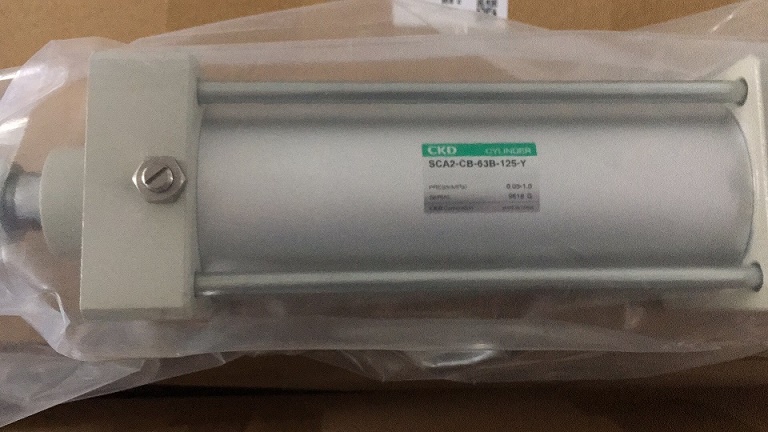

ckd喜開理普通型拉桿氣缸SCA2-00-50B-100

ckd喜開理普通型拉桿氣缸SCA2-00-50B-100

普通型拉桿型氣缸的中口徑(Φ40?Φ100）系列。

產品種類豐富，采用CKD獨創的密封件結構，長壽命、高性的氣缸。

【輕量、高耐腐蝕】

兩端蓋、活塞以及氣管及主要部件均采用鋁材。

提高了輕量化、耐腐蝕性與耐沖擊性。

【可輕松變更安裝部件及變更為帶開關】

安裝部件具有兼容性，因此可簡單地進行變更，便于庫存管理。

由于磁環為標配，因此只需直接安裝適合目的的檢測開關，即可將機種變更為帶開關氣缸。

SCA2-00-80B-1200/Z

SCA2-00-80B-1300/Z

SCA2-00-80B-1400/Z

SCA2-00-80B-1500/Z

SCA2-00-80B-1600/Z

SCA2-00-80B-1700/Z

SCA2-00-80B-1800/Z

SCA2-00-80B-1900/Z

SCA2-00-80B-2000/Z

SCA2-00-80B-2250/Z

SCA2-00-80B-2500/Z

SCA2-00-100B-50/Z

SCA2-00-100B-75/Z

SCA2-00-100B-100/Z

SCA2-00-100B-150/Z

動作方式：雙作用型

使用流體：壓縮空氣

高使用壓力：1.0MPa

使用壓力：0.05MPa

耐壓力：1.6MPa

環境溫度：-10至60度（不得凍結）

配管口徑：RC1/4、RC3/8、RC1/2

允許行程誤差：0至+0.9（360），0至1.0（1000）

使用活塞速度：50-1000MM/S

緩沖：氣緩沖

耐壓力  MPa        1.6

環境溫度    度         -10-60（不得凍結）

配管口徑               Rc1/4      Rc3/8        Rc1/2

行程允許誤差mm         +0.9(-360)、+1.4（-1000）

                       0           0

使用活塞速度mm/s       50-1000（請?jiān)谠试S吸收能量范圍內使用）

緩沖                   氣緩沖

有效緩沖長度mm         14.6  16.6  16.6  20.6  23.6

給油                   不要（給油時請使用透平油1種ISOVG32)

              帶緩沖   不帶緩沖時，則不能吸收外部負荷產生的較大能量

允許吸收能量j

              不帶緩沖  因此，建議同時使用外部緩沖裝置

有效緩沖長度：14.6MM、16.6MM、20.6MM、23.6MM

　缸徑? ：φ40mm

　配管螺紋種類?：Rc螺紋

　緩沖? :帶兩側緩沖

　行程? ：100mm

　開關型號? ：有接點R0開關，導線長1m

　開關數? ：*帶1個

　選擇項? ： 緩沖針閥位置S

　附件? ：?jiǎn)味h(huán)連接件

ckd喜開理普通型拉桿氣缸SCA2-00-50B-100
