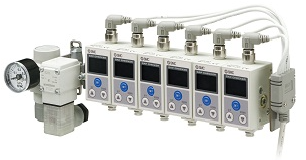

ISA3 系列 3色顯示 數字式位置傳感器

●在集裝式中追加集中導線  [New]

●以目視方式確認是否到位

●可以直接感受到檢測面和工件之間的縫隙大小

●設定簡單：可以一邊看著顯示值，一邊進行設定

●節能：空氣消耗量減少60%

●耐積液性能提高：10倍以上

額定距離范圍 G 0.02～0.15mm

配管規格 C 供氣側:Rc1/8; 檢測側:Φ4 快換接頭(額定距離范圍:0.01～0.03mm);Φ6 快換接頭(額定距離范圍:0.02～0.15mm/0.05～0.30mm);

輸出規格 N NPN1輸出

壓力單位 M SI單位固定

位數 4 4位

可選項1(電纜) L 直角式

可選項2(托架) B 帶托架

控制單元 - 無控制單元

減壓閥 - 無控制單元

2通電磁閥 額定電壓(帶控制單元時) - DC24V或無控制單元

使用流體 干燥空氣

額定壓力范圍 0～200kPa

設定壓力范圍 -20～220kPa

耐壓力 600kPa

電源電壓 DC12～24V±10% 波動（p-p）10%以下

消耗電流 25mA以下

重復精度 ±0.5%F.S.±1digit

大負載電流 10 mA

大外加電壓 26.4 V

遲滯模式 可變

上下限比較模式 可變

顯示形式 LED

顯示數 二畫面顯示

顯示顏色:主畫面 橙 / 綠

顯示顏色:子畫面 白

顯示位數:主畫面 3位7段

顯示位數:子畫面 6位7段

使用溫度范圍(動作) 0～50℃

使用溫度范圍(貯存) -20～70℃

使用濕度范圍 35～85% RH

保護構造 IP67
