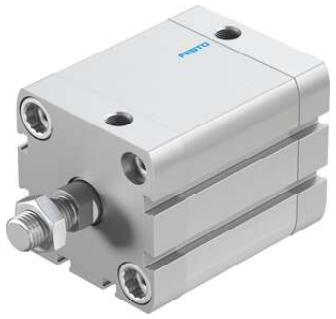

費斯托緊湊型氣缸ADN-50-40-A-P-A德國FESTO
緊湊型氣缸
ADN-50-40-A-P-A
536316
GTIN: 4052568171186
ISO 21287
與符合 ISO 15552 的同類標準氣缸相比，占用空間高減少 50%
帶內螺紋或外螺紋的活塞桿
行程 40 mm
活塞直徑 50 mm
活塞桿螺紋 M12x1.25
緩沖 兩端帶彈性緩沖環/墊
安裝位置 可選
符合標準 ISO 21287
活塞桿端部 外螺紋
位置檢測 通過接近開關
符號 00991217
派生型 一端活塞桿
工作壓力 0.06 MPa ... 1 MPa
工作壓力 0.6 bar ... 10 bar
工作模式 雙作用
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）
耐腐蝕等級 CRC 2 - 中等耐腐蝕能力
油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L
環境溫度 -20 °C ... 80 °C
端位的沖擊能量 1 J
6 bar 時的理論力值，返回行程 1057 N
6 bar 時的理論力值，前進行程 1178 N
0 mm 行程的移動質量 140 g
每 10 mm 行程的額外移動質量 16 g
0 mm 行程的基本重量 540 g
每 10 m 行程的附加重量 51 g
安裝方式 要么：
帶通孔
通過內螺紋安裝
氣動接口 G1/8
有環螺釘材料 鋼
蓋子材料 陽極氧化精制鋁合金
密封件材料 TPE-U(PUR)
活塞桿材料 高合金鋼
缸筒材料 光滑陽極氧化精制鋁合金
