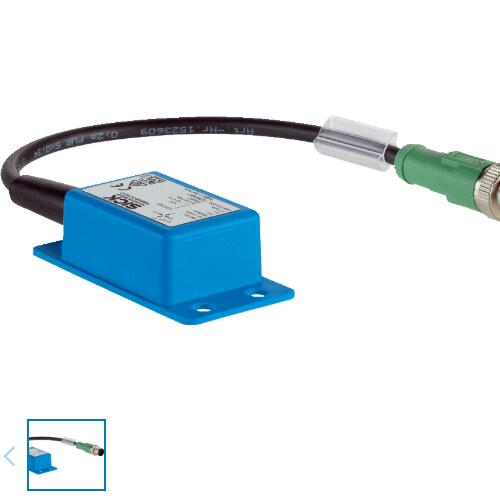

施克TMM22E-PKH045傾斜傳感器數據表

施克TMM22E-PKH045傾斜傳感器數據表

產品作用:

用于成本敏感應用的一維或二維傾斜度測量

采用防塵防水封閉電子設備的堅固傳感器設計，性高

由于優化了干擾抑制，即使在苛刻的環境條件下，也能在整個測量范圍內實現高測量性

由于尺寸緊湊，可集成到廣泛的應用中

模擬輸出信號確保在工業環境中的兼容性

通過視覺LED反饋，傳感器的恒定狀態信息

由于有許多參數化選項，因此具有很高的靈活性

連接類型 電纜, 5 芯, 帶插頭, M12, 5 針, 0.3 m

供電電壓 12 V DC ... 30 V DC

維度 38.8 mm x 30 mm x 10.4 mm

重量 大約 60 g

材料、外殼 玻璃纖維增強塑料 (PA12)

電流消耗 < 50 mA (+ Iloop) @ 24 V

極性反接保護 ?

測量范圍：高達360°（1軸）或高達±90°（2軸）

無磨損MEMS技術，實現高信號質量

測量精度：高達±0.1°

模擬接口：0V至10V和4mA至20mAS

輸出端短路保護 ?

傾斜度傳感器TMS22（單軸）和TMM22（雙軸）能夠以經濟高效的方式進行非常傾斜度測量。其基礎是的MEMS技術，該技術具有高達±0.1°的誤差容限和高重復性。測量值通過線性化的模擬信號輸出。為了滿足太陽能系統等戶外應用中的電阻要求，傳感器電子器件在注塑過程中直接嵌入外殼中。因此，TMS/TM22符合防護等級IP66、IP68或IP69K的要求。此外，10.4毫米高度的緊湊設計提供了多種集成可能性。還提供用戶可配置的傳感器變體。

為了使灰塵和濕氣都不會損壞 TMS/TMM22 的電子元件，在外殼注塑過程中進行了防塵和防水封閉處理。結合的 MEMS 技術，這使得傾斜傳感器具備極為出色的耐抗性。因此，高溫波動、惡劣的環境條件或使用水射流進行高壓清潔對它來說并非真正的挑戰。得益于集成的電纜，TMS/TMM22 符合 IP69K 外殼防護等級。外殼上的激光標記甚至可抵抗性的高紫外線輻射，因此隨時都可以清晰地識別傳感器。由于采用 3 孔安裝方式，它可以實現放置效果，因此能夠提供的測量值。

TMS/TMM22 通過線性化模擬信號將其傾斜度數據傳輸至設備控制器。為了獲得的兼容性，該傳感器可選購常見模擬接口 0 …10 V 和 4 … 20 mA。接口還可以根據客戶要求個性化適配各自的要求。當前在規劃中：擴展如 IO-Link 和 CANopen 等數字接口。為了盡可能簡單地進行系統集成，可以使用帶有直頭或彎頭 M12 連接器、采用裸露的多股線或個性化解決方案的與外殼固定相連的傳感器電纜。
