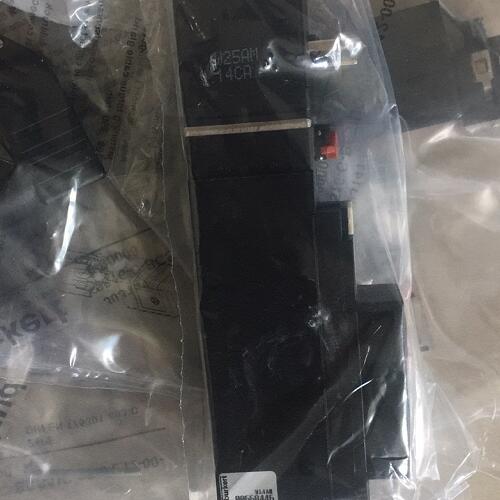

技術數據寶德135211先導式電磁閥

電氣數據

工作電壓24 V DC/110…120 V DC/220…240 V DC

對于交流電壓，使用帶UC線圈的閥門

電壓公差±10%

電力消耗符合訂購表中的有效線圈功率

5470R型可作為3/2和4/2通閥使用。閥門可以是使用模塊法蘭單獨安裝在一起。

在各種應用中，它們可以有利地用作閥塊。不同的變體可用于服務端口2和4。

5470型閥門由6106型先導搖桿電磁閥和氣動閥。

帶有傾斜軸承的電樞，類似于搖桿，傾斜在先導閥的閥體內，并切換閥。

傾斜度搖桿的運動是不磨損的，基本潤滑是不必要的。

車身聚酰胺（PA）

閥門內部零件Ultramid

密封材料NBR

重量約120克

公稱直徑DN 4.0

標稱運行模式連續運行

通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。

電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。

電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、溫電磁閥、燃氣電磁閥、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥、常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。

產品型號:

00419587

寶德00007225

00001135

00001601

00063827

001446

 電磁閥00125333

寶德428674 +917116

287193+248828+682255  寶德

 134622

電磁閥 寶德 6524C 00184043

寶德 566603

兩位三通電磁閥 00136347 防腐型

兩位兩通電磁閥 00045653 防腐型

兩位兩通電磁閥 00079223 防腐型
