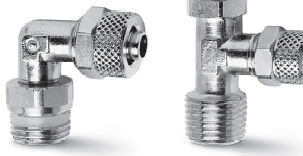

1000 系列快擰管接頭共有 32 種不同

的類型，可以很容易地將連接管插入管

接頭上，通過旋緊螺母實現密封和

連接。管接頭上特殊的導向錐可確保連

接管不被意外切斷。

不必卸掉管路中的壓力就可實現氣路的

連接或斷開，從而節省了很多時間。

型號中的左起三個數字（5 或 8）

表示公稱直徑，凡是左起三位數字相

同的型號相配件，均可連接在一起。

連接螺紋英制圓柱管螺紋 ISO 228（BSP）

材料鍍鎳黃銅，腈橡膠密封件

（公稱直徑 7 mm 的快速管接頭（凸形）的材

料為淬硬鍍鎳鋼），不銹鋼彈簧及不銹鋼鋼球

連接螺紋G1/8, G1/4, G3/8, G1/2

安裝位置任意

工作溫度0 ÷ 80°C（干燥空氣 - 20°C）

工作壓力-0.99 ÷ 12 bar

公稱壓力6 bar

公稱流量詳見流量特性曲線圖

公稱直徑5 mm 或 7 mm

介質壓縮空氣或壓流體

注：使用時需注意連接管的內外徑必須

同時符合尺寸表中的標注尺寸。
