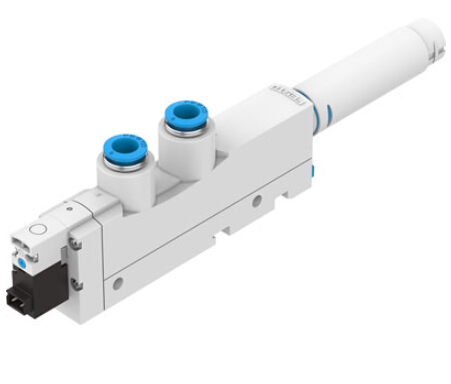

德國費斯托真空發生器VN-14-L-T4-PQ3-VQ3-RO2-B

德國費斯托真空發生器VN-14-L-T4-PQ3-VQ3-RO2-B

技術規格：

額定尺寸, 拉瓦爾噴管 1.4 mm

寬度尺寸 18 mm

設計, 消聲器 打開

裝配位置 任意

排放器特性 標準

高真空流量

手控裝置 推

集成功能 噴射器脈沖閥, 氣動

電控開關閥

開放式消聲器

設計結構 T-形

閥功能 2/2

較大吸氣流量時的工作壓力 5 bar

工作壓力 2 ... 8 bar

額定工作氣壓 6 bar

關于大氣的較大吸氣流量 92.6 l/min

標稱工作壓力下供氣時間 0.32 s

工作電壓范圍 DC 21.6 ... 26.4 V

電源消耗 1.2 W

持續通電率

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 不可使用經過潤滑的壓縮空氣

耐腐蝕等級 CRC 1 – 腐蝕影響

介質溫度 0 ... 50 °C

額定工作壓力時的噪音等級 69 dB(A)

防護等級 IP40

環境溫度 0 ... 50 °C

產品重量 100 g

電連接 插頭

安裝類型 帶通孔

帶高帽式導軌

帶附件

氣動連接, 氣口 1 QS-8

氣動連接, 氣口 3 開放式消聲器

真空接口 QS-8

材料信息，連接螺紋 鍛造鋁合金, 陽極氧化

材料備注 不含有黃銅和PTFE

含有PWIS 物質

符合 RoHS

材料信息，密封 NBR

材料信息，接收器噴嘴 POM

材料信息，殼體 PA-加強

POM-加強

材料信息，消聲器 鍛造鋁合金

POM

PU 泡沫

材料信息，螺絲 鋼

材料信息，發射器噴嘴 鍛造鋁合金

材料信息，接頭 黃銅 鍍鎳
