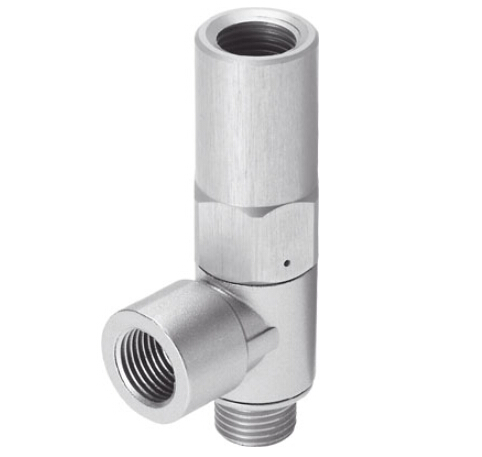

進口德國FESTO先導檢查閥HGL-1/8-1/8-B

進口德國FESTO先導檢查閥HGL-1/8-1/8-B

功能說明：

閥功能 先導控制，單向功能

氣動連接, 氣口 1 G1/8

氣動連接, 氣口 2 G1/8

先導氣口21 G1/8

驅動類型 氣動

安裝類型 具有螺紋的

具有外（內）螺紋

工作壓力 0.5 ... 10 bar

先導壓力 2 ... 10 bar

環境溫度 -10 ... 60 °C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

裝配位置 任意

標準流量 1 -> 2 從 6 到 0 bar 430 l/min

標準額定流量 1 -> 2 從 6 到 5 bar 300 l/min

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

(一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

儲藏溫度 -10 ... 60 °C

介質溫度 -10 ... 60 °C

先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

海事分類 看證書

額定緊固扭矩 3.5 Nm

額定緊固扭矩的公差 ± 10 %

產品重量 26.2 g

材料備注 不含有黃銅和PTFE

符合 RoHS

材料信息，密封 NBR

材料信息，空心螺栓 鍛造鋁合金

陽極氧化處理

材料信息，釋放環 POM

材料信息，單向套筒 NBR

材料信息，擺動接頭 牙鑄鋅

要技術參數

氣接口 2 M5 Gx G? Gy G?

氣接口 1 M5 Gx G? Gy G?

先導氣接口 21 M5 M5, Gx Gx G? Gy

閥功能 先導單向閥

驅動方式 氣動

安裝方式 通過外螺紋旋入

安裝位置 任意

較大緊固扭矩 [Nm] 1.5 5 12 15 18

-H- 注意：該產品符合 ISO 1179-1 和 ISO 228-1 標準

工作和環境條件

氣接口 2 M5 Gx G? Gy G?

工作壓力 [bar] 0.5 … 10

先導壓力 [bar] 2 … 10 1 … 10

工作/先導介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4] 標準

工作/先導介質注意事項 可與潤滑介質一起工作（在這種情況下，總是需要潤滑工作）

環境溫度 [°C] –10 … +60

介質溫度 [°C] –10 … +60

貯存溫度 [°C] –10 … +60

耐腐蝕等級 CRC1) 2
