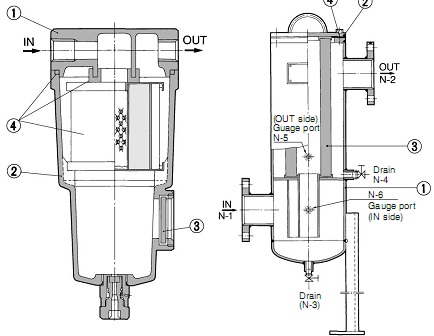

左圖是SMC主管路過濾器的結構原理圖。

4）使用自動排水器時，排水管外徑使用10mm、長度應小于5m。若空壓機功率小于3.7kW，必須使用常閉型自動排水器。若使用常開型自動排水器，有可能不能停止向外排氣。

5）主管路過濾器上可帶濾芯阻塞指示器。當過濾器兩端壓降大于0.1MPa時，紅色指示器完全露出，此時應更換濾芯。

SMC AF過濾器技術參數

系列 AFF2B AFF4B AFF8B AFF11B AFF22B AFF37B AFF75A AFF125A AFF150A AFF220A

額定流量

L/min（ANR） 300 750 1500 2200 3500 6000 12000 22000 28000 42000

過濾精度 3μm（95%去除）

環境和

介質溫度 5~60℃

4、SMC AFF主管路過濾器注意事項

1）過濾器要用于壓力沒有脈動的場合。

2）用壓差表測定過濾器兩端壓降，當壓降大于0.1MPa時，應更換過濾元件。

3）應垂直安裝。從觀察窗能看見液面時，應打開手動排水閥放水。

◇額定流量是指進口壓力位0.7MPa，在進出口的壓力降為規定數值時通過過濾器的流量。

◇過濾器精度是指通過濾芯的較大顆粒直徑。也有定義為除去固態顆粒大小的水平。

◇過濾器內帶自動排水器時，AFFAFF2B~22B系列有常開型和常閉型；AFF37B~220A只有常開型。

3、SMC AFF主管路過濾器選用方法

應根據通過主管路過濾器的較大流量不得過其額定流量，來選擇主管路過濾器的規格，并檢查其他技術參數也要滿足使用要求。若通過流量過大，則通過濾芯的流速過大，會將凝聚在濾芯上的液體吹散，流向二次側，反而造成下游的污染。

濾芯壽命 2年（A型為1年）或當壓力降過0.1MPa時，應更換濾芯

使用壓

力范圍 帶自動排水器：0.15~1.0Mpa；不帶自動排水器：0.05~1.0Mpa

壓縮空氣從IN口進入，經過AFF主管路過濾器濾芯過濾后分離掉其中的油、水和固態污染物（分離出來的這些雜志流入過濾器的下部，由自動排水器排出），出口便得到較為干凈的氣體。

SMC AFF的過濾面積比AF過濾器的大10倍 配管2in以下的過濾器濾芯還帶有金屬骨架，股過濾器使用壽命長，

法蘭連接的過濾器的上蓋可直接固定濾芯，股濾芯更換容易。
