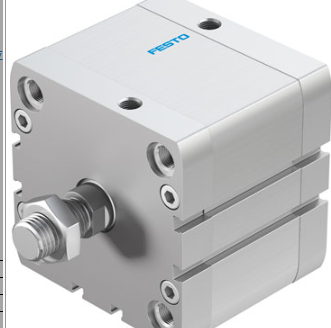

采用外螺紋連接費斯托氣缸，ADN-80-30-A-P-A

采用外螺紋連接費斯托氣缸，ADN-80-30-A-P-A

產品簡介

特性 值

貨運日期 查看

行程 30 mm

活塞直徑 80 mm

活塞桿螺紋 M16x1,5

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

符合標準 ISO 21287

活塞桿末端 陽螺紋

位置檢測 用于接近式傳感器

派生型 單端活塞桿

工作壓力 0.6 ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤

滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

環境溫度 -20 ... 80 °C

在終端位置的沖擊能量 1.8 J

6 bar時的理論作用力，回復行程 2,827 N

6 bar時的理論作用力，進程 3,016 N

0 mm行程時的移動質量 400 g

每10 mm 行程所增加的重量 79 g

0 mm行程時的基本重量 1,300 g

每 10 mm 行程的附加質量系數 25 g

安裝類型 可選

帶通孔

具有內（陰）螺紋

帶附件

氣動連接 G1/8

材料備注 符合 RoHS

材料信息，蓋 鋁

陽極氧化處理

材料信息，密封 TPE-U(PUR)

材料信息，活塞桿 高合金鋼

材料信息，缸筒 鍛造鋁合金

光滑處理

采用外螺紋連接費斯托氣缸，ADN-80-30-A-P-A
