教學資料：EMMS-ST-28-L-SE步進馬達

教學資料：EMMS-ST-28-L-SE步進馬達

NEBV-H1G2-P-2.5-N-LE2

技術手冊

特性 值

貨運日期 查看

環境溫度 -10 ... 50 °C

儲藏溫度 -20 ... 70 °C

相對空氣濕度 0 - 85 %

符合標準 IEC 60034

絕緣防護等級 B

熱量等級符合 EN 60034-1 B

額定等級符合 EN 60034-1 S1

防護等級 IP65

電接頭系統 插頭

材料備注 符合 RoHS

耐腐蝕等級 CRC 1 – 腐蝕影響

CE 符號 (參見符合的標準) 根據 EU-EMV 指導原則

RCM Mark

c UL us - Recognized (OL)

額定工作電壓 DC 48 V

馬達保持轉矩 0.09 Nm

高速度 6,000 1/min

步進器角度(全步) 1.8 deg

步進馬達的角度公差 ±5 %

額定電機電流 1.4 A

電壓系數, 相位 6 mVmin

線圈電阻相位 2.3 Ohm

線圈電感相位 1.4 mH

轉子的重力慣性力矩 0.018 kgcm2

斷電時總的轉動慣量 0.018 kgcm2

產品重量 320 g

許用的軸向驅動軸負載 7 N

許用的徑向軸負載 20 N

轉子位置傳感器 增量式編碼器

旋轉位置編碼器接口 RS422 TTL AB-通道 + 零索引

旋轉位置編碼器測量原理 可選

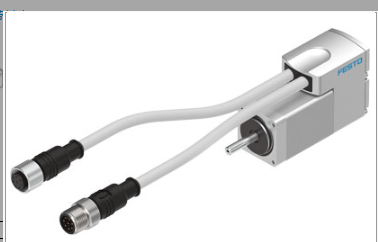

產品圖片
