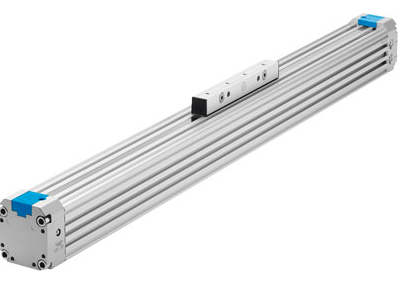

DGPL-25-750-PPV-A-B-GF-GK-SH

DGPL-25-750-PPV-A-B-GF-GK-SH

技術資料

特性 值

行程 10 ... 3,000 mm

活塞直徑 25 mm

緩沖 PPV: 兩端帶可調的氣緩沖

液壓緩沖器, 硬性特征曲線

裝配位置 任意

導向 基本導向

普通軸承導向

循環滾珠軸承導向

重載導向

驅動器原理 正-鎖定 (槽)

位置檢測 用于接近式傳感器

帶安裝好的位移傳感器

帶集成的位移傳感器

派生型 氣源口位于兩側

防護型

標準滑塊

加長滑塊

夾緊連接, 位于后側

夾緊單元, 位于底部

夾緊連接, 位于前側

工作壓力 2 ... 8 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb X

符合防爆要求的環境溫度 -10°C <= Ta <= +60°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:-:-]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

(一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 0 - 無腐蝕影響

1 – 腐蝕影響

2 – 中等腐蝕影響

防護等級 IP65

環境溫度 -10 ... 60 °C

緩沖長度 18 mm

6 bar時的理論作用力，回復行程 295 N

6 bar時的理論作用力，進程 295 N

其它可用接口

氣動連接 G1/8

材料備注 不含有黃銅和PTFE

材料信息，蓋 鑄鋁

有鍍層

材料信息，密封 NBR

TPE-U(PU)

材料信息，殼體 鋁

陽極氧化處理
