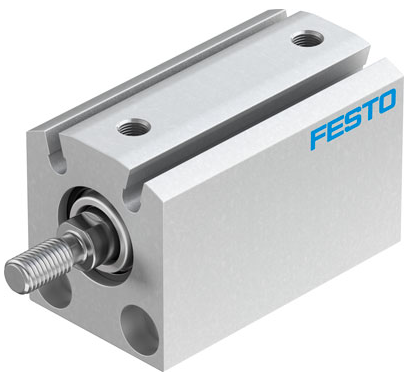

FESTO短行程氣缸ADVC-16-20-A-P-A

FESTO短行程氣缸ADVC-16-20-A-P-A

技術資料

特性 值

貨運日期 查看

行程 20 mm

活塞直徑 16 mm

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

工作模式 雙作用

設計結構 活塞

活塞桿

位置檢測 用于接近式傳感器

工作壓力 1 ... 10 bar

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

(一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 1 – 腐蝕影響

環境溫度 -20 ... 80 °C

6 bar時的理論作用力，回復行程 90 N

6 bar時的理論作用力，進程 121 N

移動質量 21 g

產品重量 122 g

安裝類型 可選

帶通孔

帶附件

氣動連接 M5

材料備注 不含有黃銅和PTFE

材料信息，蓋 鍛造鋁合金

陽極氧化處理

材料信息，密封 TPE-U(PU)

材料信息，殼體 鍛造鋁合金

陽極氧化處理

材料信息，活塞桿 高合金鋼

FESTO短行程氣缸ADVC-16-20-A-P-A
